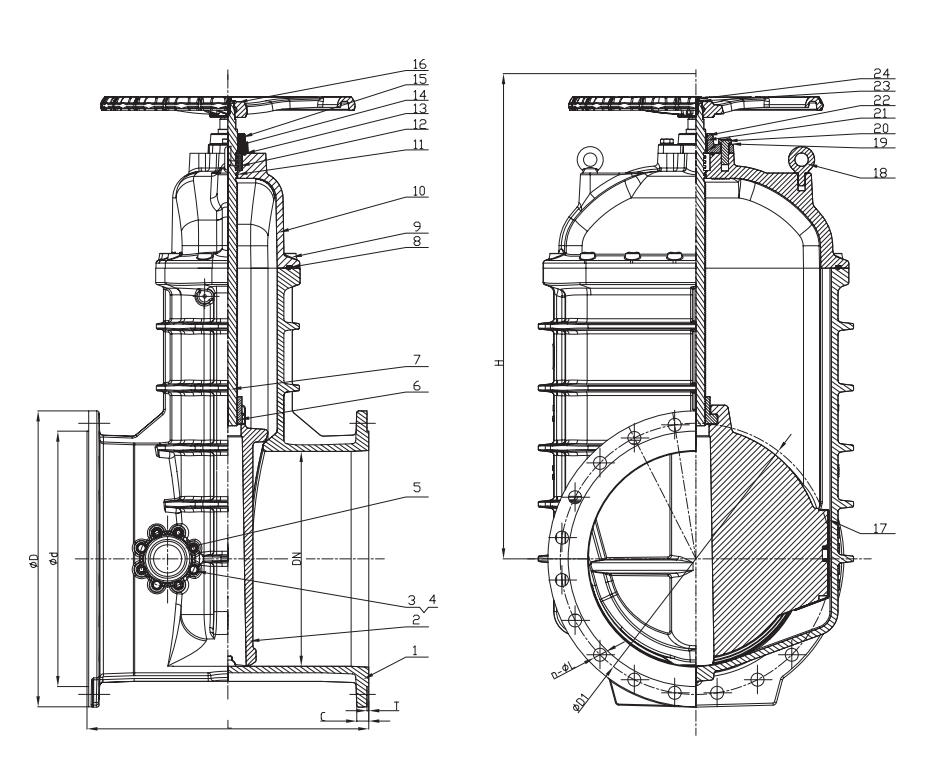

Qu'est-ce que la vanne de porte NRS résiliente à la gamme avec prise de contournement (Z45XL)?

Type de base et structure de base:

Il s'agit d'une vanne de porte. Son composant central est une porte / coin en forme de disque qui se déplace en ligne droite perpendiculaire à la direction du fluide pour s'ouvrir (soulève des portes pour permettre l'écoulement) ou se fermer (la porte s'abaisse au flux de blocs). Cette conception entraîne une résistance à l'écoulement minimale lorsqu'elle est complètement ouverte.

Technologie de scellage clé - siège résilient:

La valve utilise une conception de siège résiliente. Cela signifie que l'anneau d'étanchéité de la valve (siège) est généralement en caoutchouc de haute qualité (comme EPDM, NBR) et est élastique / flexible. Lorsque la vanne se ferme, la porte appuie contre le siège résiliente, faisant se déformer le caoutchouc et se conforme étroitement au bord de la porte, créant un joint fiable. Cette conception offre une certaine tolérance aux impuretés mineures (comme le limon) dans le pipeline et offre une excellente étanchéité, particulièrement adaptée aux applications à faible ou moyenne pression.

Méthode de fonctionnement de la tige - NRS:

NRS signifie une tige non croissante. Lors du fonctionnement de la vanne (généralement en tournant une roue à main ou une boîte de vitesses), la tige elle-même ne tourne que; Il ne se déplace pas axialement vers le haut ou vers le bas. Le mouvement rotatif de la tige est converti en mouvement de levage / abaissement linéaire de la porte via un mécanisme fileté interne (généralement un écrou de porte). Le principal avantage de cette conception est son exigence minimale de dégagement des frais généraux; Le haut de la tige ne se lève pas pendant l'ouverture / la fermeture, ce qui le rend idéal pour les installations limitées dans l'espace (comme les fosses de soupape souterraines).

Méthode de connexion - Bridged:

Les extrémités de l'entrée et de la sortie de la vanne présentent des brides. Les brides sont des jantes circulaires avec des trous de boulons. Au cours de l'installation, les boulons sont utilisés pour connecter étroitement les brides de la soupape aux brides d'accouplement correspondantes sur le pipeline, avec un joint placé entre les deux pour atteindre le scellement. La connexion à bride est l'une des méthodes les plus courantes et les plus fiables pour les vannes de pipelines, facilitant une installation, l'élimination, la maintenance et les forces de traction plus élevées.

Caractéristique principale - avec point de contournement:

C'est la caractéristique la plus distinctive de cette valve. Il a une prise supplémentaire et plus petite sur le corps de la valve (généralement près du côté d'entrée ou au milieu), appelé prise de contournement ou port de purge. Ce port de dérivation est généralement équipé d'une vanne à billes à petit diamètre, d'une vanne de bouche ou d'une vanne globale (appelée soupape de dérivation).

Fonctions centrales de la prise de contournement: équilibrage de la pression sur la soupape principale: avant d'ouvrir la soupape de porte principale, en particulier lorsqu'il y a une différence de pression significative (pression différentielle élevée) à travers elle, la soupape de dérivation est ouverte lentement en premier. Cela permet au fluide du côté haute pression de s'écouler progressivement à travers la ligne de dérivation dans le côté basse pression, égalisant la pression des deux côtés de la porte principale. Reduisant le couple de fonctionnement et protégeant la valve: après l'égalisation de la pression, la force (couple) requise pour ouvrir la valve principale est considérablement réduite, ce qui facilite le fonctionnement. More importantly, this prevents the risks associated with forcing the main valve open under high differential pressure, such as severe gate vibration, scoring/wear of the seat sealing surface, or even stem deformation/breakage, greatly protecting the valve and extending its service life.Pressure Relief: After closing the main gate valve, if downstream piping or equipment needs maintenance, pressure in the downstream pipeline can be safely released via the bypass Valve.Minor Contrôle du débit / échantillonnage: La vanne de dérivation peut également être utilisée pour le transfert ou l'échantillonnage du fluide à petit débit.

Fonctionnement et indication:

La vanne est généralement fonctionnelle via un roue à main monté sur le haut (tailles plus petites) ou une boîte de vitesses (tailles plus grandes ou où un fonctionnement plus facile est nécessaire). En raison de la conception du NRS, la rotation de l'arbre d'entrée de la roue main / boîte de vitesses fait monter / baisser la porte. La vanne comprend généralement un indicateur de position (par exemple, pointeur et cadran) qui montre clairement si la valve est en position ouverte, fermée ou intermédiaire.

Scénarios d'application principaux:

Cette valve est particulièrement adaptée aux applications nécessitant un fonctionnement fréquent ou lorsque une pression différentielle élevée peut exister pendant le fonctionnement. Utilisations courantes comprennent: les réseaux d'approvisionnement en eau (municipal, industriel): Pipelines principaux, prises de la station de pompage, vannes d'isolement de zone, en particulier lorsque le risque de marteau à eau est une protection élevée ou principale de la valve.

Désignation du modèle - Z45XL:

Z45XL est une désignation de modèle typique pour ce type de vanne sous la norme nationale chinoise (GB): Z: représente la vanne de porte (Zha Fa - 闸阀) .4: représente la connexion à bride. Dans les produits réels, des tailles plus petites peuvent utiliser directement un volant, mais le modèle peut toujours conserver ce numéro de série.xl: signifie généralement que la vanne dispose d'un siège résilient (Xing - 弹性) et comprend une prise de contournement (long - 旁通). Il s'agit de l'identifiant clé distinguant ce modèle d'une soupape de porte de siège résiliente standard (par exemple, siège résilient Z45X uniquement, pas de contournement).
