Le principe de travail des vannes de porte et comment sélectionner les vannes de la porte

   UNvanne de porteest une valve d'arrêt qui fonctionne en élevant ou en abaissant une porte verticale (disque en forme de coin ou parallèle) pour ouvrir ou fermer le passage du fluide. Il est largement utilisé dans les systèmes de tuyauterie industrielle pour une isolation complète (entièrement ouverte ou entièrement fermée) et ne convient pas à la régulation du débit.

1. Caractéristiques du core et principe de travail:

   Composant clé - porte / disque:

    Généralement en forme de coin (coin solide, divisé ou flexible) ou parallèle (disque simple ou double).

    La porte se déplace perpendiculairement à la direction du fluide.

2.Opération:

   Activé en faisant tourner une roue à main, une boîte de vitesses ou un actionneur (électrique, pneumatique, hydraulique) sur la tige de soupape.

   Le mouvement rotatif de la tige se transforme en mouvement linéaire vertical de la porte via un écrou de tige fileté.

3. État ouvert:

   Lorsqu'elle est pleinement élevée, le passage de la porte s'aligne complètement avec le corps de la valve, créant un chemin d'écoulement droit et sans restriction avec une résistance au fluide minimale et une chute de pression.

4. État fermé

   Lorsqu'elles sont entièrement abaissées, les surfaces d'étanchéité de la porte s'appuient fermement contre les sièges de soupape, formant un joint métal-métal ou métal-soft-seat (par exemple, caoutchouc, PTFE) pour bloquer le flux de fluide.

5. Caractéristiques de flux

   Vannes de porteSont généralement du plein alboté (ou près de complet), ce qui signifie que le débit ouvert correspond au diamètre intérieur du tuyau, permettant un débit droit avec une faible turbulence.

6.Les avantages clés

   Faible résistance au fluide: chute de pression minimale lorsqu'elle est complètement ouverte, améliorant l'efficacité énergétique.

   Couple de fonctionnement faible: Balances de pression des fluides Balances des portes pendant l'ouverture / la fermeture (en particulier dans les conceptions à double disque), réduisant l'effort (vs vannes du globe).

   Écoulement bidirectionnel: la conception symétrique permet le flux de l'une ou l'autre direction sans affecter l'étanchéité ou le fonctionnement.

   Structure compacte (vs valves du globe): une longueur face à face plus courte permet d'économiser de l'espace.

   Scellant fiable: étanchéité efficace à l'état fermé (en particulier avec les portes de coin résilientes ou tuées en métal).

   Large compatibilité: adapté à l'eau, à la vapeur, au pétrole, au gaz et aux milieux corrosifs (avec des matériaux appropriés).

7. Inconvénients clés

   Fonctionnement lent: la porte nécessite des déplacements complètes pour s'ouvrir / se fermer. Usure de surface d'étanchéation: le frottement entre la porte et les sièges pendant le fonctionnement provoque l'érosion, en particulier avec les fluides abrasifs.

   Entretien difficile: la réparation des sièges / portes endommagés nécessite souvent des outils spécialisés.

   Grande taille / poids: la conception volumineuse exige un espace d'installation significatif (hauteur).

   Inadéquat pour l'exécution: les positions partiellement ouvertes provoquent une érosion d'écoulement à grande vitesse, des vibrations et des dommages au sceau. Doit être uniquement utilisé entièrement ouvert ou entièrement fermé.

   Coût élevé: en particulier pour les applications de grand diamètre et à haute pression

8. Types structurels de la mère

 8,1 par conception de porte:

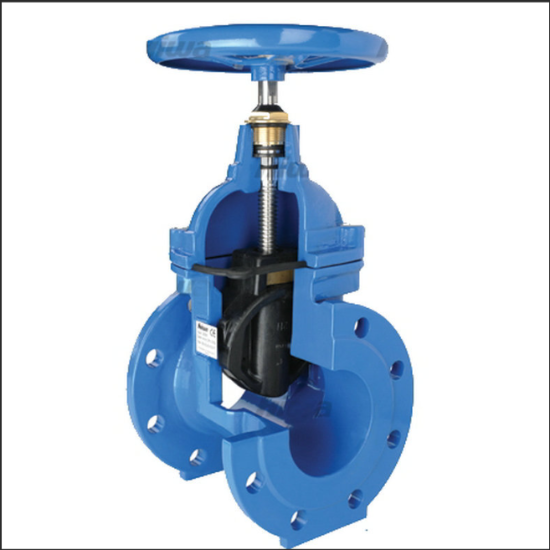

   Valve de porte de coins: le plus courant. Le coin en forme de V crée une force d'étanchéité via une compression d'angle ou une déformation élastique. Scellant fiable, adaptable aux changements thermiques. Sous-types: coin solide, coin partagé (auto-ajustement), coin flexible (compensation thermique).

   Vanne de porte de glissière parallèle: deux disques parallèles. L'étanchéité repose sur un mécanisme d'épandeur (par exemple, un coin inférieur) ou des disques de pression de la pression du fluide contre les sièges. Structure plus simple, moins sujette au brouillage, mais à l'étanchéité inférieure à basse pression.

 Mouvement de la tige de 8,2 ans

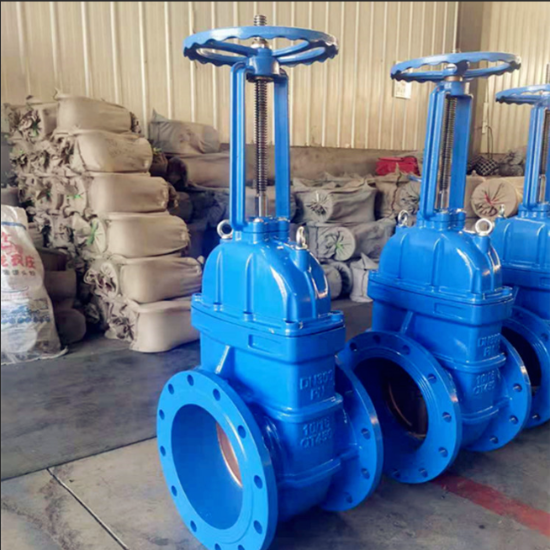

   Tige montante (OS & Y): les threads de la tige sont externes. La tige augmente pendant l'ouverture, indiquant visuellement la position. Résiste à la corrosion mais nécessite un dégagement vertical.

   STEME NON-RISEUR (NRS): Les threads de la tige sont internes. Les tiges tournent sans soulèvement, économisant l'espace vertical. Idéal pour les zones confinées (par exemple, underground) mais cache la position, et les fils sont exposés au fluide / corrosion.

9.Les applications typiques, les vannes sont idéales pour l'isolement à faible résistance et à clôture complète en:

    Systèmes d'eau: usines de traitement de l'eau, réseaux d'eaux usées, secteur du bâtiment.

   Oil et gaz: pipelines, raffineries, lignes de transmission.

   POLEMENTS POWER: Chaudière Eaux d'alimentation, systèmes de vapeur.

   Industrie chimique: transport de liquide corrosif / non corrosif (dépendant du matériau).

   HVAC: pipelines principaux de grand système.
