Qu'est-ce qu'un adaptateur de bride? Quel est le principe de fonctionnement d'un adaptateur de bride?

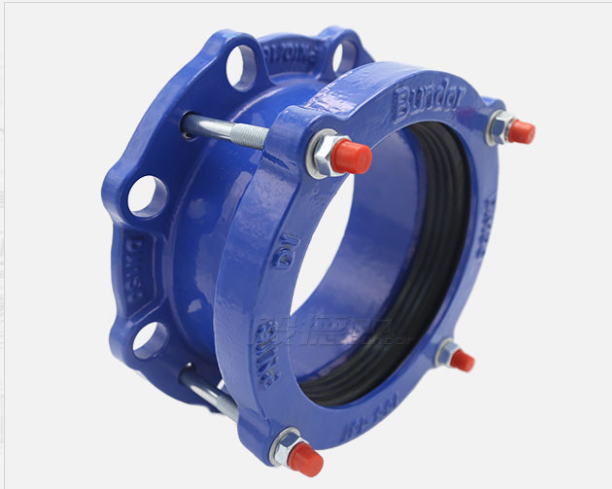

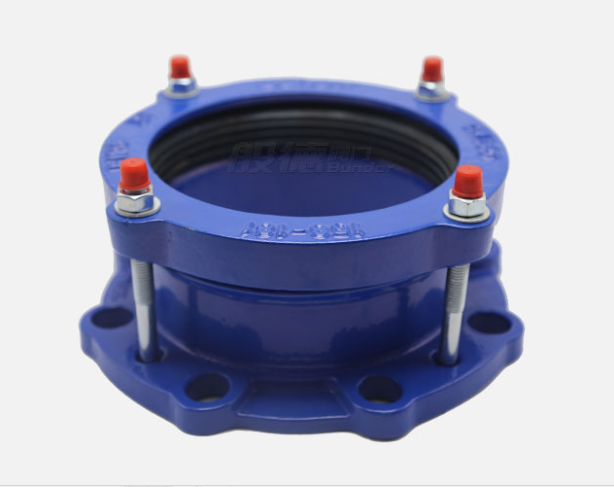

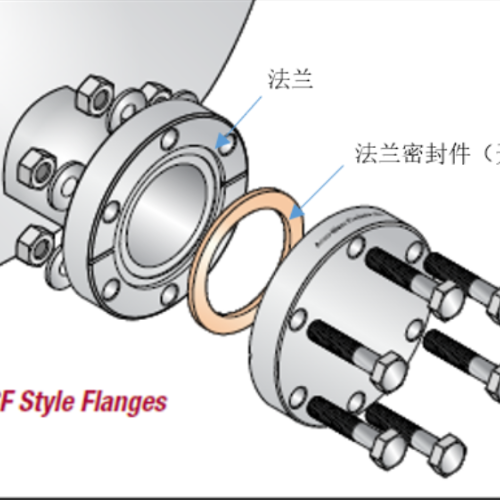

        Leadaptateur de bridefonctionne grâce à sa conception spécialisée, permettant la connexion des brides avec des spécifications différentes ou des types incompatibles pour établir une interface entre les composants de la tuyauterie ou de l'équipement. L'adaptateur de bride se compose généralement d'éléments de boulonnage et d'un joint d'étanchéité qui fonctionne de concert pour assurer l'intégrité et la stabilité articulaires. Lors de la connexion de deux brides différentes via l'adaptateur, les boulons sont resserrés pour comprimer le joint, qui les espèces simultanées et scelle l'interface pour empêcher la fuite de fluide / gaz; transmet la force de compression appliquée à travers les faces de la bride; maintient la fiabilité structurelle en distribuant des charges mécaniques et des contraintes de torsion.

      L'intégrité d'étanchéité et la stabilité des adaptateurs de bride dépendent de manière critique de leur conception et de leur précision de fabrication. La précision dimensionnelle et la compatibilité géométrique avec les brides cibles sont essentielles pour assurer un ajustement approprié et un scellage efficace. Les matériaux de l'adaptateur doivent posséder une résistance suffisante pour résister aux charges anticipées de pression et de température tout en offrant des performances d'étanchéité fiables. Les matériaux communs comprennent des métaux tels que l'acier au carbone et l'acier inoxydable, ou des thermoplastiques comme le PVC et le polyéthylène.

       Adaptateur de brideL'installation nécessite une adhésion stricte aux protocoles de précision: commencer par la validation des matériaux (faire correspondre les notes PN / classe, inspecter les joints EPDM à 50 ± 5 rivage A) et la préparation de surface (brides dégraissant avec de l'acétone). Pendant l'assemblage, alignez les composants dans ≤1 ° Angular / ≤1% de tolérance radiale DN, en appliquant un lubrifiant de qualité alimentaire en anneaux en caoutchouc. Exécutez le serrage du boulon dans une séquence de module transversal (par exemple, 1-5-3-7-2-6-4-8 pour les brides à 8 boulons) en utilisant un chargement de couple à trois étapes (30% → 60% → 100% de couple final; par exemple, les boulons M20 à 340 N · M pour PN25). Après l'installation, effectuer des tests pneumatiques de 0,6 MPa (≤ 1% de chute de pression) et une surveillance des vibrations ( 50kn, isolement diélectrique (manchons isolants + joints PTFE> résistance 1MΩ) et compensation d'expansion thermique (Δ = α · · Δt avec α = 11.2 × 10⁻⁶ m / (m ·). Non-conformité à la vérification de la poussée ou à la contribution des procédures de couple étapes, risque une défaillance conjointe catastrophique.
