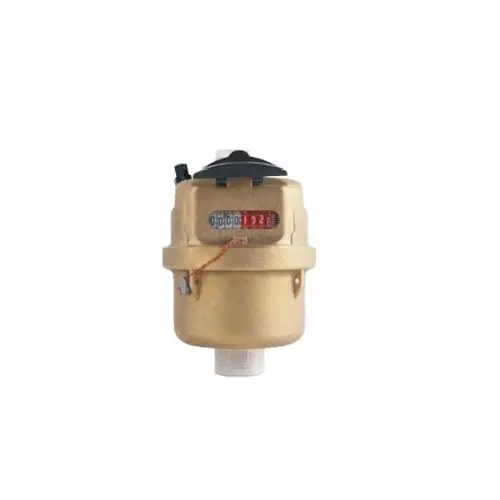

Compteur d'eau volumétrique
La mesure du compteur d'eau volumétrique est plus précise que celle du compteur d'eau multi-jets.
L'erreur de mesure du compteur d'eau multi-jets aura une erreur de ± 2 %, tandis que l'erreur du compteur d'eau volumétrique peut être
contrôlé au niveau de ± 0,5% ou même inférieur.
État de livraison :
▶ Taille : DN15, DN20.
▶ Pression de travail maximale : PN16
▶Perte de pression :≤0,063 Mpa
▶ Température de l'eau : T30, T50.
▶Normes : ISO4064.Classe C
▶R :R160(R=Q3/Q1)(facultatif)
▶ Installation : horizontale, verticale ou inclinée.
▶Méthode de connexion : fil BSP

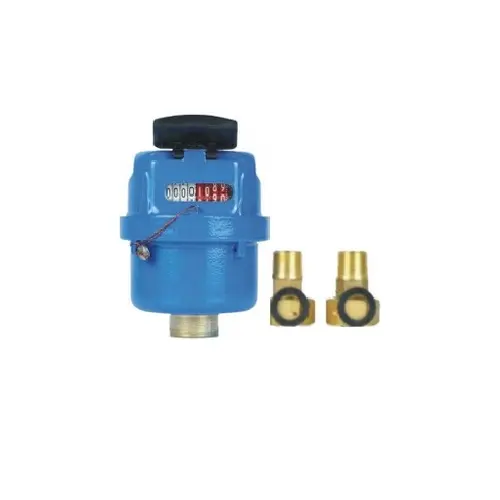

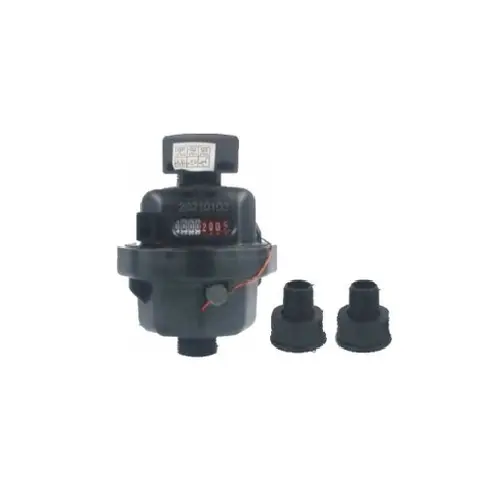

▶ Le corps peut être choisi en laiton, en laiton avec apprêt et ABS.

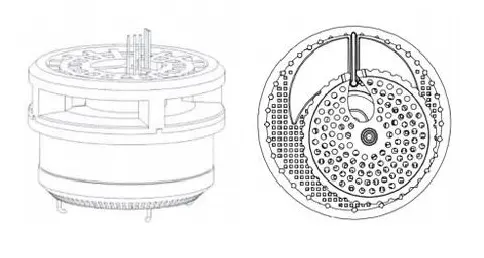

Adoptez un piston rotatif volumétrique, plus précis pour la mesure ;
▶Meilleure sensibilité
▶Large plage de débit
▶Installation multi-angles
▶Un dispositif de transmission à distance peut être ajouté sur demande

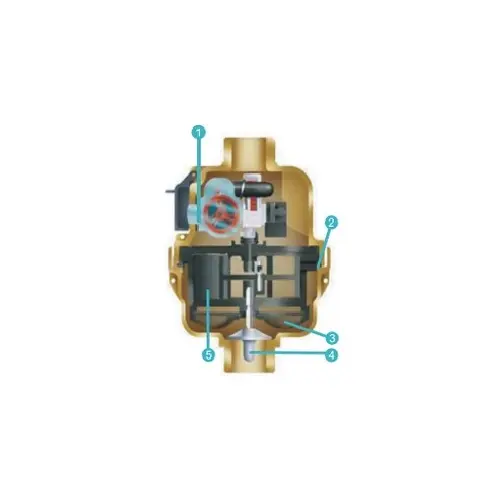

Structure intérieure du compteur d'eau :
1. Registre facile à lire
2. "joint torique"
3. Crépine
4. Clapet anti-retour en option
5. La conception du piston rainuré offre une longue durée de vie et réduit les blocages

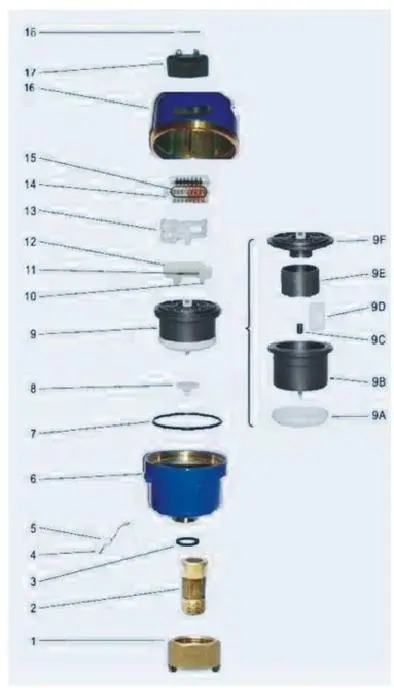

| Code | Description | Quantité |
| 1 | Noix | 2 |
| 2 | Couplage | 2 |
| 3 | Joint | 2 |
| 4 | Fil de cuivre | 1 |
| 5 | Plomb de scellement | 1 |
| 6 | Corps inférieur | 1 |
| 7 | Joint torique | 1 |
| 8 | Clapet anti-retour | 1 |
| 9A | Passoire | 1 |
| 9B | Chambre | 1 |
| 9C | Buisson | 1 |
| 9D | Plaque de division | 1 |
| 9E | Piston | 1 |
| 9F | Couverture | 1 |
| 10 | Cadre de serrage | 1 |
| 11 | Printemps | 1 |
| 12 | Curseur de serrage | 1 |
| 13 | Ensemble de transmission | 1 |
| 14 | Registre | 1 |
| 15 | Joint torique | 1 |
| 16 | Haut du corps | 1 |
| 17 | Couvercle | 1 |
| 18 | Axe de charnière | 1 |

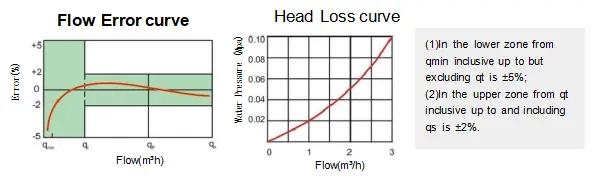

Principaux paramètres métrologiques :
| Taille | Classe | R(T3/T1) | Q4(m³/H) | Q3(m³/H) | Q2(L/H) | Q1(L/H) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

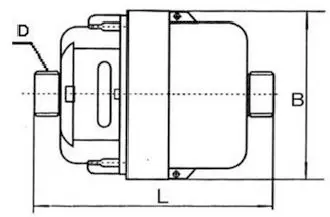

Taille du compteur d'eau et détails d'emballage :
| Taille | Longueur (mm) | Large/Largeur (mm) | Connexion fil | Poids (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Taille | Taille du produit (cm) | Poids du produit (kg) | Forfaits dans 1 carton | Taille du carton (cm) | Poids total pour 1 carton (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
