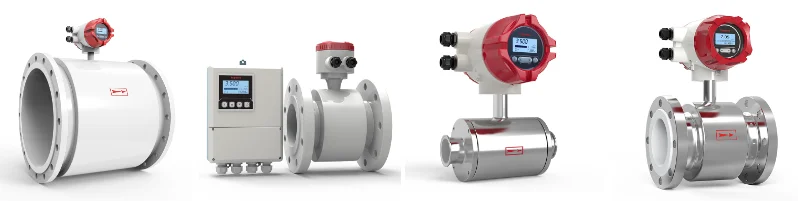

Débitmètre électromagnétique

Normes: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT etc.

Matériau: fer ductile, acier au carbone, acier inoxydable, laiton, bronze, plastique

Interface: connexion de la bride, connexion enfileuse, connexion de socket, etc.

Diamètre: DN15-DN2000

Anticorrosion de surface: poudre époxy

Catégories de produits

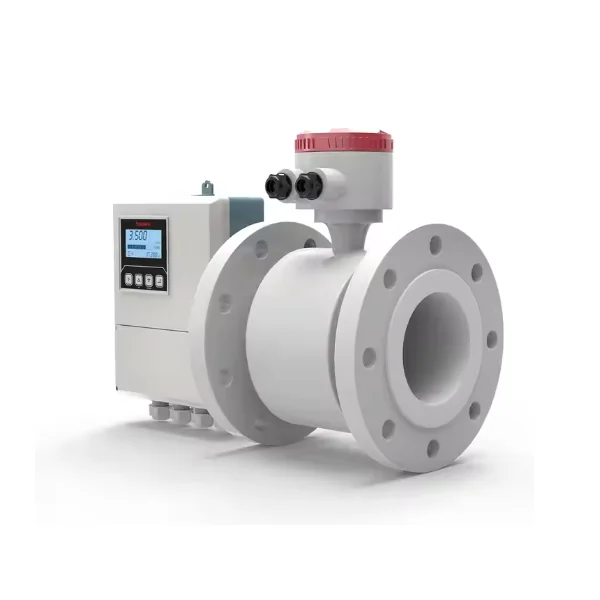

Le débitmètre électromagnétique se compose de capteur et de convertisseur. Le capteur et le convertisseur installés ensemble sont appelés débitmètre électromagnétique intégré (voir figure 2), tandis que le capteur et le convertisseur installés séparément sont appelés débitmètre électromagnétique séparé (voir figure 3).

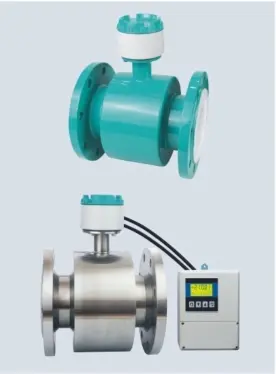

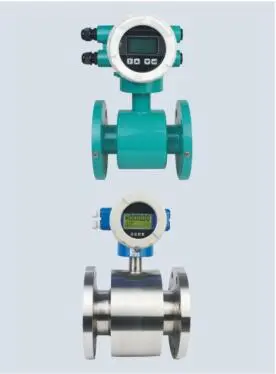

Figure 2 débitmètre électromagnétique intégré

Figure 3 Débit électromagnétique séparé

Caractéristiques de performance du produit

■ Large gamme d'applications

■ Niveau de grande précision

■ Fonctionnement et maintenance simples

■ Technologie éprouvée

■ Conçu pour répondre aux applications utilisateur

■ Méthodes de connexion à la bride qui répondent aux normes GB, DIN, ANSI et JIS et les longueurs d'installation qui répondent aux normes ISO.

■ Options de matériaux multiples

■ Options de matériaux d'électrodes multiples

■ Structure d'électrode amovible, maintenance en ligne et remplacement des électrodes.

■ Les niveaux de protection du logement continue IP65, IP67, IP68

■ Les convertisseurs séparés conviennent aux exigences d'installation de colonnes ou de mur

■ Options de programmation multiples

■ Signaux de sortie / d'entrée multiples

■ Fonctions d'alarme multiples: Avec les fonctions d'auto-test et d'autodiagnostic telles que le tuyau vide de fluide, la ligne auxiliaire magnétique, la limite de débit, l'alarme de limite supérieure / inférieure, etc., il peut éliminer les mesures erronées.

■ Les communications numériques multiples sont facultatives

■ Convient pour les applications anti-explosion

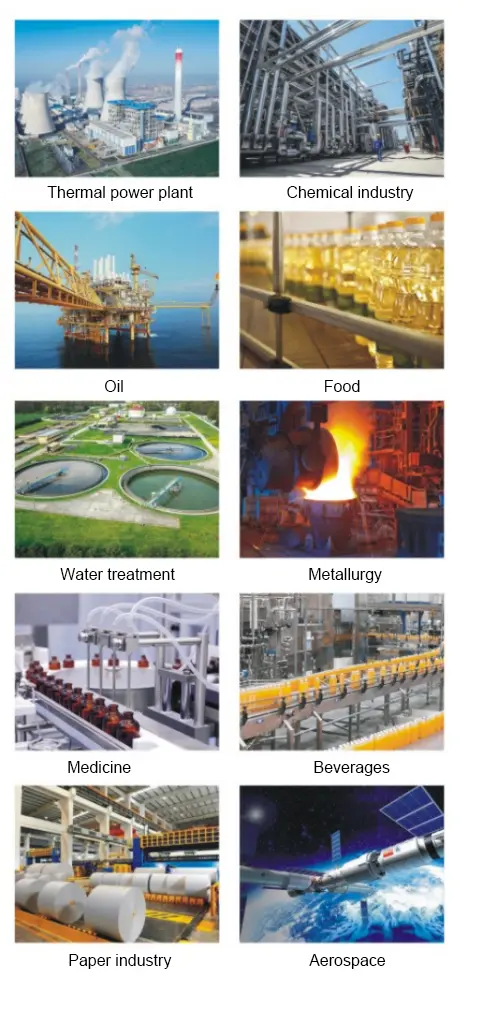

Application

Après plus de 20 ans d'accumulation d'expérience et de précipitations technologiques, l'entreprise est devenue un fournisseur de haute qualité dans l'industrie des instruments nationaux. La société possède une équipe professionnelle de R&D et de test, et a conçu, développé et fabriqué de manière indépendante des dispositifs d'étalonnage et des systèmes de contrôle nationaux de flux d'eau avancés. L'entreprise a remporté plus de 100 prix de brevets d'invention et de police honorifique, notamment dans le domaine des mètres.

Utilisés pour mesurer le flux de volume de liquides conducteurs et de liquides serrés dans les tuyaux fermés, les produits sont largement utilisés dans la mesure de zonage du réseau de tuyaux, le grand règlement du commerce des utilisateurs, la mesure de la zone de mesure indépendante (DMA communautaire), l'approvisionnement en eau secondaire, le pétrole, l'électricité, l'industrie chimique, la métallurgie, les matériaux de construction, les aliments, l'industrie légère, les autres industries.

Paramètres principaux

■ Norme de mise en œuvre: JB / T 9248-1999 "Flowmètre électromagnétique"

■ Diamètre nominal: DN15 ~ DN3000 (mm); 1/2 ”~ 24"

1/2 ”~ 24" (pouces).

(Pouces).

■ Pression nominale: 0,6 MPA, 1,0 MPA, 1,6 MPA, 4,0 MPA (GB, DIN); 150 lb., 300 lb. (ANSI); JIS10K, JIS20K (JIS)

Remarque 1: Pour les exigences de pression spéciales, veuillez consulter le fabricant.

■ Précision: ± 0,5% (facultatif ± 0,2%)

■ Conductivité du milieu: ≥5 μs / cm

■ Formulaire structurelle: type intégré, adapté à la plage de calibre DN15 ~ DN1000

(mm); 1/2 ”~ 24” (pouces);

Type séparé, adapté à la plage de calibre DN15 ~ DN3000 (mm);

Remarque 2: Dans le cas d'une structure de type séparée, le câble de signal entre le capteur et le convertisseur est un câble de signal spécial, modèle SMFE100.

Remarque 3: La longueur de connexion du câble de signal entre le capteur et le convertisseur doit généralement être ≤ 200 m (650 pieds),> 200 m (650 pieds) nécessite une commande spéciale.

■ Débit maximum: 15 m / s (49 pieds / s)

■ Température ambiante: -25 * C ~ + 55 * C (-13 ° F ~ + 131 ° F)

■ Humidité relative: 5% ~ 90%

■ Matériau de doublure:

■ Matériel d'électrode:

■ Contact liquide (mise à la terre) et méthode de protection contre la doublure:

■ Température maximale du milieu fluide: (déterminé par le matériau et la structure de doublure)

■ Niveau de protection: IP65, IP67 (structure intégrée uniquement), IP68 (structure séparée uniquement).

■ Certification anti-explosion: exdibmbct4gb

■ Alimentation électrique (facultative): AC: 85VAC ~ 265 VAC / 45 Hz ~ 63 Hz, consommation d'énergie ≤20 Va; DC: 16VDC ~ 36VDC, consommation électrique ≤16va. Batterie: 3.6VDC

(Remarque 4: Seule la précision ± 0,5%, la sortie d'impulsion, RS485 sont facultatives.)

■ Mode d'affichage: LCD à 3 lignes avec écran de rétroéclairage

■ Mode de programmation: programmation clé, programmation à distance infrarouge, programmation de bus.

■ Signal de sortie (programmable):

1) Sortie de courant analogique:

a) Signal de sortie de courant: entièrement isolé 0 ~ 10mA / 4 ~ 20mA.

b) Résistance à la charge: 0 ~ 1,5k0 pour 0 ~ 10mA; 0 ~ 7500 pour 4 ~ 20mA.

c) Erreur de base: ± 10 μA est ajouté à l'erreur de base.

2) Sortie de fréquence:

La limite supérieure de la fréquence de sortie peut être définie dans 1 ~ 5000 Hz. La sortie de fréquence est une sortie du circuit ouvert du collecteur de transistors (porte OC) avec isolement photoélectrique, l'alimentation externe est ≤36VDC et le courant de collecteur maximal est de 50 mA lorsqu'il est activé. Sortie de relais facultative, l'alimentation externe est ≤36VDC et le courant de collecteur maximum est ≤ 250 mA lorsqu'il est activé.

3) Sortie d'impulsion:

La limite supérieure de l'impulsion de sortie peut atteindre 5000 cp / s. L'équivalent d'impulsion est défini comme l'écoulement de volume représenté par chaque impulsion. L'équivalent d'impulsions peut être sélectionné comme 0001L / P, 0,001L / P, 0,01L / P, 0,1L / P, 1,0L / P, 2L / P, 5L / P, 10L / P, 100L / P, 1M3 / P, 10M3 / P, 100 M3 / P et 1000 M3 / P. La largeur d'impulsion peut être sélectionnée comme: automatique, 10 ms, 20 ms, 50 ms, 100 ms, 150 ms, 200 ms.250 ms, 300 ms, 350 ms et 400 ms. La sortie d'impulsion est une sortie de circuit ouvert de collecteur de transistors avec isolement photoélectrique, l'alimentation externe est ≤36V DC et le courant de collecteur maximum est de 50 mA lorsqu'il est activé. La sortie du relais est facultative, l'alimentation externe est ≤36vdc et le courant de collecteur maximum est ≤ 250 mA lorsqu'il est activé.

4) Sortie d'alarme:

Deux sorties d'alarme de circuit ouvert de transistor avec isolement photoélectrique. Alimentation externe ≤36vdc, courant de collecteur maximum lorsqu'il est sur est 50mA. Sortie de relais facultative, alimentation externe ≤36VDC, courant de collecteur maximum lorsqu'il est ON est ≤ 250 mA.

5) Interface de communication numérique: RS232 en option, RS485, Modbus, Hart. Profibus-dp.

■ Isolement électrique:

• La tension d'isolation entre l'entrée analogique et la sortie analogique n'est pas inférieure à 500 V;

• La tension d'isolation entre l'entrée analogique et l'alimentation de l'alarme n'est pas inférieure à 500 V;

• La tension d'isolation entre l'entrée analogique et l'alimentation CA n'est pas inférieure à 500 V;

• La tension d'isolation entre la sortie analogique et l'alimentation CA n'est pas inférieure à 500 V;

• La tension d'isolation entre la sortie analogique et la Terre n'est pas inférieure à 500 V;

• La tension d'isolation entre la puissance d'impulsion et l'alimentation CA n'est pas inférieure à 500 V;

• La tension d'isolation entre la sortie d'impulsion et la Terre n'est pas inférieure à 500 V;

• La tension d'isolation entre la sortie de l'alarme et l'alimentation CA n'est pas inférieure à 500 V;

• La tension d'isolation entre la sortie de l'alarme et la Terre n'est pas inférieure à 500 V.

Conditions de travail de référence et courbe d'erreur

Selon les conditions de travail de référence spécifiées dans JB / T 9248-1999:

■ Température ambiante: 20 ° C (68 ° F) ± 2 * C (± 35,6 ° F)

■ Humidité relative: 60% ~ 70%

■ Alimentation électrique: 220VAC ± 1%, 50Hz ± 1%

■ Conditions d'installation: Longueur du tuyau droit en amont> 10xdn; Longueur du tuyau droit en aval> 5xdn. (Remarque 5: basé sur le centre de l'électrode)

■ Temps d'échauffement: 30 minutes

■ Influence de sortie analogique: erreur de signal d'impulsion plus ± 0,1%

Courbe d'erreur: (voir figure 4)

■ Calibration standard (signal de sortie d'impulsion):

± 0,5% de la valeur indiquée (vitesse d'écoulement> 0,6 m / s), ou ± 3 mm / s (vitesse d'écoulement≤0,6 m / s), selon la plus grande.

[± 0,5% de la valeur indiquée (vitesse d'écoulement> 1,97 pieds / s), ou ± 0,01 ft / s (vitesse d'écoulement≤1,97 pieds / s), la plus grande.]

■ Calibration facultative (signal de sortie d'impulsion):

± 0,2% de la valeur indiquée (vitesse d'écoulement> 1,0 m / s), ou ± 2 mm / s (vitesse d'écoulement≤1,0 m / s), selon la plus grande.

[± 0,2% de la valeur indiquée (vitesse d'écoulement> 3,28 pieds / s), ou ± 0,006 pieds / s (vitesse d'écoulement≤3,28 pieds / s), la plus grande.]

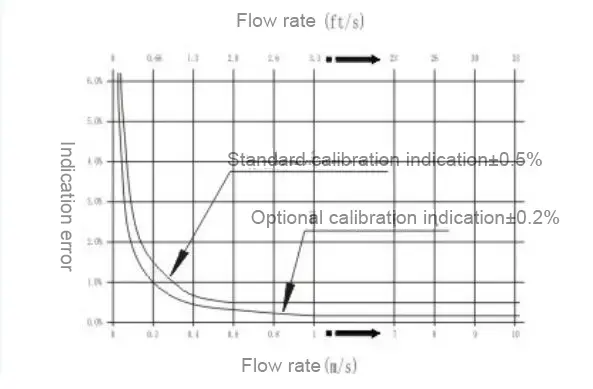

Figure 4 Courbe d'erreur de débitmètre

Débit --- Tableau de comparaison du débit (voir tableau 1)

Remarque 6: Calcul du débit en unités métriques:

Q (M3 / H) = 0,00282744X D2 x V

Où: D --- Diamètre nominal, mm.

V --- Débit, m / s.

Remarque 7: Calcul du débit dans les unités impériales:

Q (US Gal / min) = 2,44799xd2x V

Où: --- Diamètre nominal, pouce.

V --- Débit, ft / s.
