Qu'est-ce que tout le tee-shirt à bride?

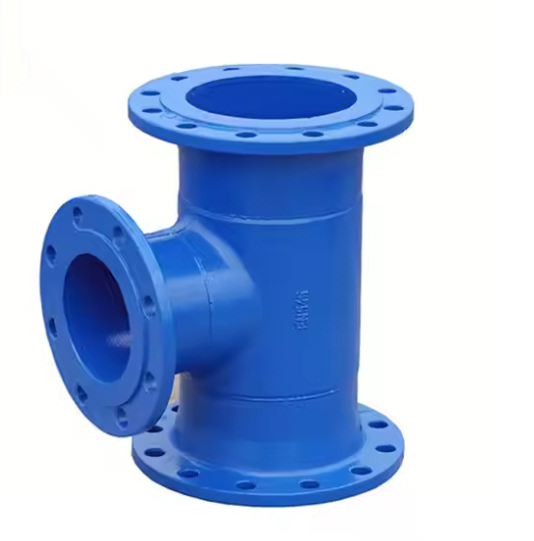

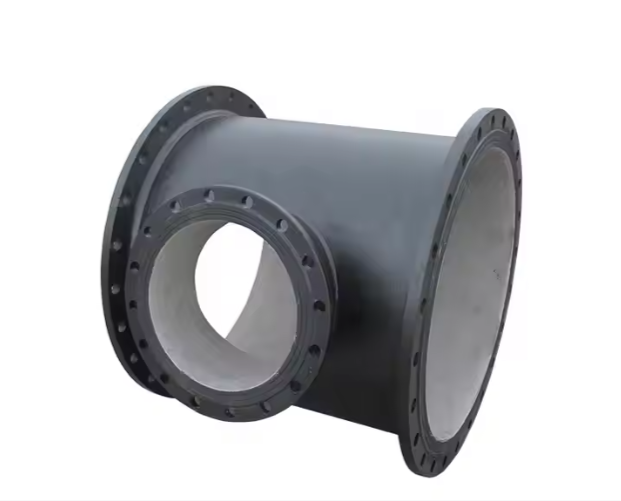

      UnTE-shirt de la brideest une connexion de branche de tuyaux spécialement conçue caractérisée par sa caractéristique déterminante: les trois ports - les deux extrémités du tuyau principal et la prise de branche perpendiculaire - sont équipés de brides. Cette configuration le différencie distinctement des autres raccords de tee qui peuvent comporter des filetages, une soudure de socket ou des extrémités simples.

      Le corps central de ce tee est généralement un tee égal ou réduisant standard conforme aux spécifications comme ASME B16.9. Pendant la fabrication, une bride - communément un col de soudure, un slip-on ou un type de soudure à douille - est soudée ou attachée à chacune de ses trois extrémités ouvertes. La bride de sortie de la branche est orientée perpendiculairement à la direction d'écoulement dans le tuyau principal. L'objectif principal de cette conception entièrement brillante est de faciliter l'intégration transparente dans les systèmes de tuyauterie à base de brides, permettant un assemblage / démontage rapide et fiable via des boulons et des joints. Cela s'avère critique pour les applications nécessitant une maintenance fréquente de l'équipement, des inspections du système (fournissant des points d'accès), de l'isolement des processus ou des modifications futures du pipeline et des extensions de branche.

       En raison de sa construction à bride robuste, le TEE All Flodge est particulièrement adapté pour exiger des conditions de service à haute pression et à haute température et est souvent la solution préférée pour les systèmes de transport de liquide à grand diamètre. Key characteristics include:All three connections rely on bolting to mating flanges.A suitable gasket must be placed between each flange face to ensure sealing integrity.The pressure rating of the fitting is determined jointly by the flange class (e.g., 150#, 300#, 600#) and material (common grades include carbon steel A105/A350 LF2, stainless steel A182 F304/F316, alloy steels, and acier inoxydable duplex), tandis que le corps de TEE lui-même doit se conformer aux normes de pression applicables. Les dimensions adhèrent strictement aux normes de bride pertinentes (par exemple, ASME B16.5 ou B16.47) et les normes corporelles du TEE (par exemple, ASME B16.9). Ce système de maintenance est largement utilisé dans les industries lourdes sur les traits de tuyaux de maintenance en aval. Les applications typiques couvrent le pétrole et le gaz (exploration / production en amont, transport intermédiaire, raffinage en aval), traitement pétrochimique et chimique, centrales thermiques et nucléaires, installations de traitement à grande échelle et d'eaux usées, construction navale, plates-formes offshore et autres projets de tuyauterie industrielle lourds.

      Malgré des avantages significatifs - SEINT D'INSTALLATION / DÉPOSITION, une résistance et une fiabilité à connexion élevée, à la pertinence pour les grands diamètres et les conditions difficiles, l'isolement du système simplifié et la normalisation - tous les t-shirts de bride présentent également des inconvénients inhérents. Ceux-ci comprennent principalement des coûts relatifs plus élevés en raison des matériaux et du soudage pour trois brides; poids sensiblement plus élevé par rapport aux t-shirts non brillants ou partiellement à bride; Augmentation des exigences d'espace pour les faces de bride et les opérations de serrage; et le risque théorique de fuite à chaque joint de bride, où les performances d'étanchéité dépend fortement d'une sélection / installation de joint appropriée et d'un contrôle précis de la précharge du boulon.

      En tant qu'alternatives à tous les t-shirts de bride, les concepteurs peuvent sélectionner d'autres types d'ajustement en fonction de la classe de pression, de la taille du tuyau, du budget et des exigences de permanence de connexion. Les substituts comprennent: les t-shirts filetés (tous les ports filetés, par exemple, NPT / BSPT) par des lignes de soudure à basse pression à basse pression. La course à bride se termine avec une branche de soudure filetée / socket).

      En résumé, le TEE All Floge - défini par des brides sur les trois ports - sert comme un composant critique dans les systèmes de tuyauterie à bride, permettant une branche fiable, une maintenance simplifiée et une résilience dans des applications à haute pression, à haute température et de grand diamètre dans les industries lourdes.
