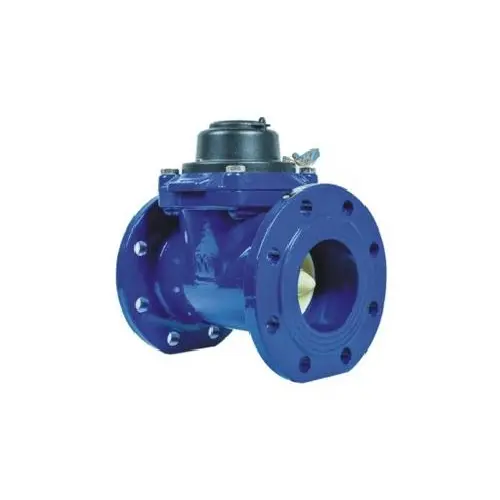

Compteur d'eau Woltman
Le compteur d'eau Woltman Helix peut être divisé en compteur d'eau Helix Woltman horizontal (WPH) et Helix vertical
Compteur d'eau Woltman (WS) selon différentes structures internes du compteur d'eau, mais les compteurs d'eau sont
installé horizontalement, l'avantage du compteur d'eau vertical Woltman (WS) est une plage de débit plus large (R80/R160/R200). L'installation ne nécessite pas les exigences strictes en matière de section de tuyau droite et de filtre externe.
Utilisation : le compteur d'eau horizontal Woltman est utilisé pour mesurer le débit total d'une canalisation à grand débit. Il est particulièrement adapté à la canalisation principale d'approvisionnement en eau et à la demande en eau minière des grandes usines. Les principales caractéristiques sont une grande capacité de circulation, un petit volume, une structure compacte, facile à utiliser et à entretenir.
Conditions applicables :
▶ Taille : DN40 ~ DN600.
▶Matériau : coque en fonte
▶ Eau froide : 0,1 ~ 30 ℃
▶ Eau chaude : 0,1 ~ 90 ℃
▶ Pression de service : 1,0 MPa/1,6 MPa.
Méthode d'installation :
1.Installation horizontale.
2. Un filtre à eau supplémentaire est requis.
3. L'entrée/sortie d'eau du compteur d'eau nécessite une section de tuyau droite U10/D5.
Caractéristiques:
1. La structure de transmission magnétique sèche garantit que le compteur est propre et clair.
2. Grande capacité de débit, petite perte de pression et courbe de performance stable.

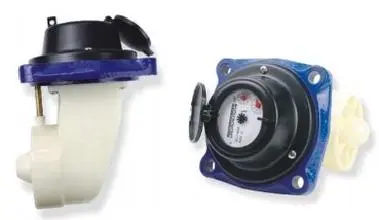

3. Le mouvement de mesure est remplaçable et facile à démonter.
4. Des attaches en acier inoxydable et de la poudre de résine époxy sont pulvérisées à l'intérieur et à l'extérieur de la coque pour maximiser la prévention de la rouille et prolonger la durée de vie du produit.
5. Le mécanisme de mesure a une bonne universalité, une connexion magnétique, une petite résistance de transmission, un fonctionnement sensible et fiable.
6. Le compteur est scellé sous vide, anti-condensation et atomisation, et peut garder la lecture claire et précise toute l'année
Paramètre technique :
|
DN (mm) |
Plage de débit |
Maximum T4 |
Commun couler T3 |
Limite Q |
Minimum T1 |
Minimum en lisant |
Maximum en lisant |
|
T3/T1 |
m |
³/heure |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999 999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999 999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999 999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999 999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999 999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9 999 999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9 999 999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9 999 999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9 999 999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999 999 999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999 999 999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999 999 999 |
Dimension hors tout et poids :
|
DN (mm) |
Longueur |
Hauteur |
|
Bride de raccordement |
Poids de référence |
|
|
L(mm) |
Hmm) |
Bride extérieure diamètre |
Diamètre central du trou de boulon D1(mm) |
Nombre de boulons de connexion |
kilos |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

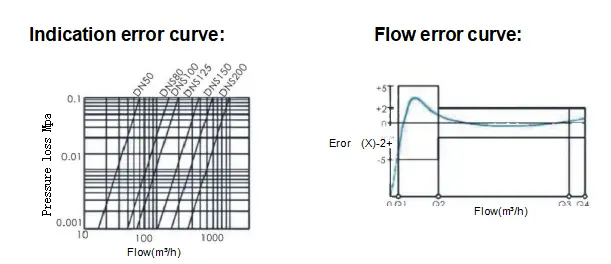

A. L'erreur maximale admissible d'une zone basse (Q1 ≤ Q < Q2) est de ± 5 %
B. Lorsque la température de l'eau est ≤ 30 ℃,
l'erreur maximale admissible dans la zone élevée (Q2≤Q≤Q4) est de ± 2% lorsque la température de l'eau est> 30 ℃,
l'erreur maximale admissible dans la zone élevée (Q2≤Q≤Q4) est de ± 3 %
