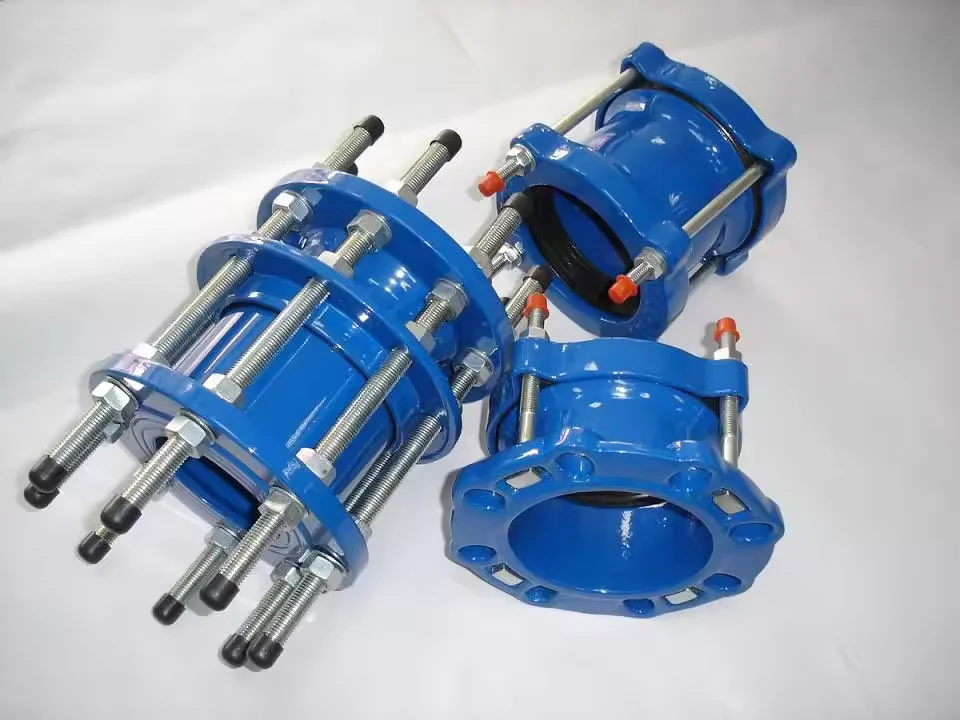

Adaptateur de bride de tuyau
Le revêtement intérieur de cet adaptateur de bride de tuyau est le ciment ordinaire, le ciment élevé de soufre, le ciment d'alumine élevé, la poudre époxy FBE, le polyuréthane ou le polyéthylène, qui peuvent être personnalisés conformément aux exigences du client.
Les catégories de produits de tuyaux et de raccords en fer ductile comprennent principalement: les tuyaux d'alimentation en eau, les tuyaux de drainage, les tuyaux thermiques, les tuyaux doublés de polyfluorester, les tuyaux doublés en résine d'argon, les tuyaux alliés en céramique époxy, les tuyaux doublés PE, les tuyaux alliés en zinc-aluminium, les tuyaux de jacquage, les tuyaux de traînée, les tuyaux d'agitation et les tuyaux de correspondance.
Spécification:
| Non. | Partie | Matériel |
| 1 | Corps | GGG450-10 |
| 2 | Sceau à lèvres | EPDM |
| 3 | Entretoise | Pe |
| 4 | Bague de poignée | MS58 en laiton |
| 5 | Anneau de verrouillage | GGG450-10 |
| 6 | Boulons | Acier inoxydable |

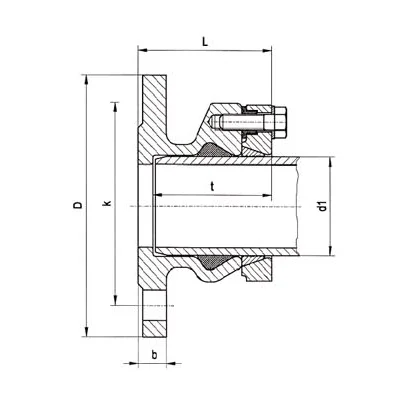

| Taille | Tuyau | Dimensions | Poids | ||||
| DN MM |
D1 MM |
D MM |
k MM |
b MM |
I MM |
t MM |
kg |
| 50 | 63 | 165 | 125 | 19 | 90 | 80 | 3.6 |
| 60 | 63 | 175 | 135 | 19 | 90 | 80 | 3.8 |
| 60 | 75 | 175 | 138 | 19 | 92 | 82 | 4.0 |
| 65 | 63 | 185 | 148 | 19 | 90 | 80 | 4.3 |
| 65 | 75 | 185 | 145 | 19 | 92 | 82 | 4.3 |
| 80 | 75 | 200 | 160 | 19 | 92 | 82 | 5.0 |
| 80 | 90 | 200 | 160 | 19 | 95 | 85 | 5.5 |
| 100 | 90 | 220 | 180 | 19 | 95 | 85 | 6.8 |
| 100 | 110 | 220 | 180 | 19 | 95 | 85 | 6.2 |
| 100 | 125 | 220 | 180 | 19 | 97 | 87 | 7.0 |
| 125 | 110 | 250 | 210 | 19 | 95 | 85 | 7.8 |
| 125 | 125 | 250 | 210 | 19 | 97 | 87 | 8.2 |
| 125 | 140 | 250 | 210 | 19 | 103 | 93 | 8.5 |
| 150 | 140 | 285 | 240 | 19 | 103 | 93 | 11.3 |
| 150 | 160 | 285 | 240 | 19 | 115 | 105 | 10.5 |
| 150 | 180 | 285 | 240 | 19 | 125 | 115 | 11.6 |
| 200 | 200 | 340 | 295 | 20 | 135 | 125 | 18.0 |
| 200 | 225 | 340 | 295 | 20 | 138 | 128 | 16.0 |
| 250 | 250 | 400 | 350 | 22 | 155 | 145 | 22.0 |
| 250 | 280 | 400 | 350 | 22 | 158 | 148 | 29.0 |
| 300 | 315 | 455 | 400 | 24.5 | 185 | 175 | 44.0 |
| Remarque: les brides ci-dessus sont PN10, la bride PN16 est disponible. | |||||||
Paramètres du produit
Norme: ISO2531, EN545, EN598
Grade: K Classe, Classe C
Méthode de connexion: interface de type T, interface de type GT, interface auto-ancrée
Diamètre: DN80-DN2600
Longueur: 8,15 m, 6,0 m, 5,7 m
Champs applicables: approvisionnement en eau urbaine, drainage, eaux usées, etc.
Revêtement intérieur: ciment ordinaire, ciment élevé de soufre, ciment élevé d'alumine, poudre époxy FBE, PU ou PE, personnalisé
Revêtement extérieur: 99,99 Paint d'asphalte en zinc + noir (70 microns), poudre époxy FBE, alliage en aluminium zinc + peinture époxy, PU, personnalisé
Accessoires: bague en caoutchouc
Emballage: en vrac, cerclage en acier
Période de garantie: 1 an
Matériel: fer ductile
Pression de travail: PN10, PN16, PN25, PN40
Taille: selon des exigences spécifiques
Norme: ISO2531 / EN545 / EN598
Applicable aux tuyaux PE
Couleur: bleu (résine époxy)
