Qu'est-ce que K7 et K9 dans DI Pipe?

La nature et la définition de K7 et K9

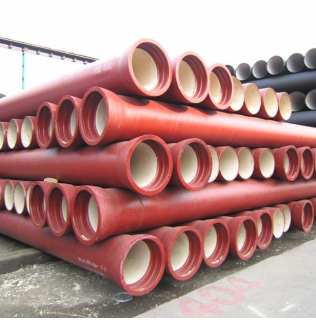

K7 et K9 sont des désignations de classe d'épaisseur de paroi pour les tuyaux en fer ductile (tuyaux DI), directement liés à la capacité de pression du tuyau et à la résistance structurelle. Ces classes sont définies par des normes internationales (par exemple, ISO 2531) et sont représentées par la lettre "K" suivie d'un nombre, indiquant le coefficient d'épaisseur de la paroi du tuyau. Plus précisément, la valeur k = épaisseur de paroi (mm) / diamètre nominal (mm). Par exemple, K9 signifie que l'épaisseur de la paroi est de 9% du diamètre nominal, tandis que K7 est de 7%. Un nombre plus élevé indique une paroi plus épaisse et une plus grande résistance à la pression.

Caractéristiques de base de la classe K9

K9 est la classe commerciale standard pour les tuyaux en fer ductile et le plus largement utilisé. Son évaluation de pression de conception correspond généralement à PN10 à PN16 (pression nominale de 10 à 16 bar), répondant aux exigences de pression moyenne à élevée de la plupart des réseaux municipaux d'alimentation en eau et de drainage. L'épaisseur de paroi des tuyaux K9 est optimisée pour équilibrer la résistance et la rentabilité élevées, résistant efficacement à la pression interne de l'eau, aux charges de sol externes et aux contraintes mécaniques



Positionnement spécial de la classe K7

K7 est une classe légère, avec une épaisseur de paroi à environ 15% à 20% plus mince que K9. Son évaluation de pression correspond généralement à PN6 à PN10 (barre 6 à 10), ce qui le rend adapté aux applications à basse pression telles que les systèmes d'irrigation, les réseaux de distribution de succursales ou les pipelines d'eau de recirculation industrielle avec une pression interne stable. L'avantage des tuyaux K7 réside dans la réduction des coûts des matières premières et le poids du transport. Cependant, l'environnement d'application doit être rigoureusement évalué - si un risque de marteau à eau élevé, des charges de trafic intense ou des conditions de sol corrosives existent, la mise à niveau vers K9 ou une classe supérieure peut être nécessaire pour assurer la sécurité.

Pendant le transport et l'installation. De plus, les tuyaux K9 sont strictement conformes à la norme ISO 2531 et doivent passer des contrôles de qualité tels que les tests hydrostatiques et les tests d'allongement (≥ 10%), garantissant la ténacité du matériau et la résistance à l'impact.

Différences clés et sélection des applications

Le choix entre K7 et K9 implique de peser la force par rapport au coût: K9 offre une force plus élevée mais augmente les coûts d'environ 15% à 25%, tandis que K7 est plus économique mais a une capacité de pression limitée. En termes de scénarios applicables: K9 est utilisé pour les principales lignes d'approvisionnement en eau, la transmission à haute pression, les sections critiques telles que les passages routiers et les zones sismiques.

En ce qui concerne la compatibilité standard: certains pays (par exemple, la GB / T 13295 de la Chine) alignent leur "K9" avec l'épaisseur de paroi K9 de l'ISO 2531, tandis que "K8" (unique à la Chine) se situe entre K7 et K9. Les normes locales doivent être confirmées lors de la sélection.

Le choix entre K7 et K9 nécessite une évaluation complète de la pression de conception, des facteurs de sécurité, des risques environnementaux et des coûts de cycle de vie. Dans l'ingénierie municipale conventionnelle, K9 est le choix préféré en raison de sa fiabilité et de sa polyvalence. K7 nécessite une évaluation minutieuse des conditions de fonctionnement pour éviter les risques de défaillance des tuyaux de l'amincissement excessif. Les deux classes reflètent la logique de conception de base des tuyaux en fer ductile - épaisseur de paroi de la résistance structurelle - offrant un système de classification technique qui équilibre la sécurité et la rentabilité.
