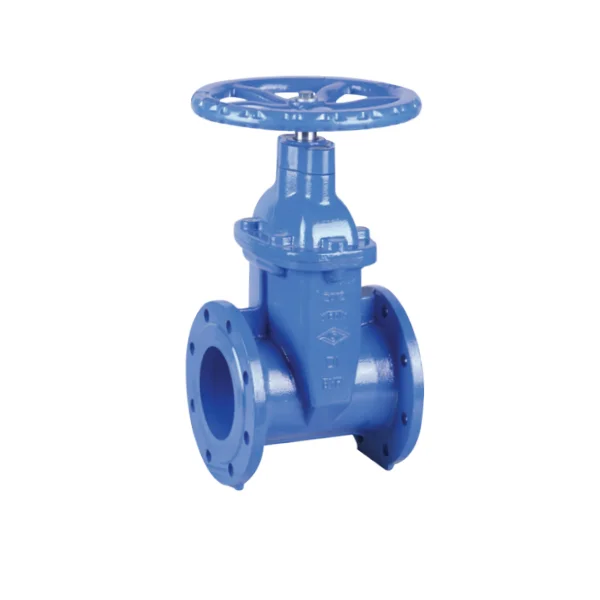

BS 5163 Resilient NRS Gate Valve PN25
Model:(Z45X) PN25
Z45X BS 5163 Resilient NRS Gate Valve PN25
• La connexion se termine: bride à BS en 1092-2: 1997
• Pression de travail: PN25
• Plage de température: 0 ℃ - 100 ℃
• Revêtement: revêtement époxy lié à la fusion conformément à ANSI / AWWA C550
• Pression de travail: PN25
• Plage de température: 0 ℃ - 100 ℃
• Revêtement: revêtement époxy lié à la fusion conformément à ANSI / AWWA C550
Spécification matérielle
|
N ° de pièce |
Partie |
Spécification standard |
Options |
|
1 |
Carrosserie |
En-GJS-450-10 |
|
|
2 |
Disque de coin résilient |
EN-GJS-450-10 + EPDM |
|
|
3 |
Tige |
Acier inoxydable |
SS304, SS316, SS420, SS431 |
|
4 |
Boulon |
Carbone en acier zinc plaqué |
SS304, SS16 |
|
5 |
Bonnet |
En-GJS-450-10 |
|
|
6 |
Joint torique |
Nbr |
EPDM |
|
7 |
Glande |
En-GJS-450-10 |
|
|
8 |
Roue à main |
En-GJS-450-10 |
Acier pressé |
|
9 |
Boulon |
Carbone en acier zinc plaqué |
SS304, SS16 |
|
10 |
Laveuse Fla |
Carbone en acier zinc plaqué |
SS304, SS16 |
|
11 |
Essuyer |
Nbr |
EPDM |
|
12 |
Boulon |
Carbone en acier zinc plaqué |
SS304, SS16 |
|
13 |
Laveuse à plat |
Carbone en acier zinc plaqué |
SS304, SS16 |
|
14 |
Joint torique |
Nbr |
EPDM |
|
15 |
Laveuse de poussée |
En laiton HPB59-1 (Type A) Non disponible (Type B) |
|
|
16 |
Le capot |
EPDM |
Nbr |
|
17 |
Noix de coin |
Laiton hpb59-1 |
Bronze ZQSN5-5-5 |
Remarque: Pour une demande de matériel spécial autre que les spécifications standard, veuillez indiquer clairement la liste de demande ou de commande.
|
DN |
Pn |
Dimensions (mm) |
||||||||
|
Pouce |
MM |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2,5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
Balises actives: BS 5163 Resilient NRS Gate Valve PN25
