Globle Valve: Un ascenseur, le débit s'arrête; traînée zéro, go complet.

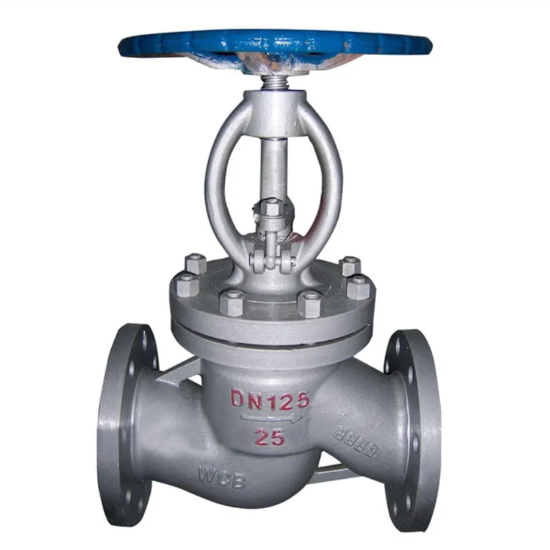

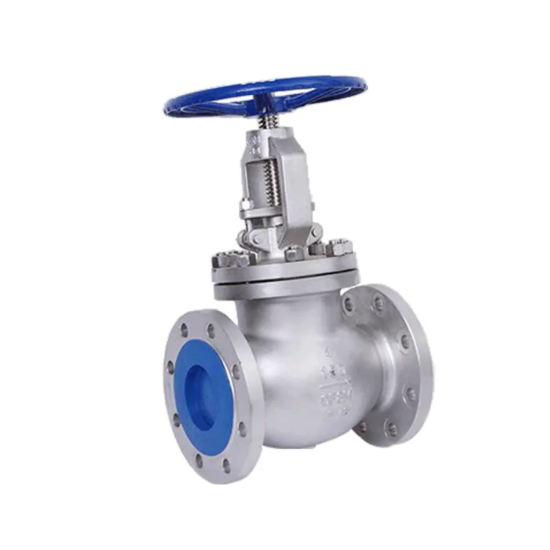

             LeValve globe, également connu sous le nom de soupape d'arrêt ou d'isolementsoupape, est un type de soupape extrêmement courant et largement utilisé. Sa fonction centrale consiste à ouvrir ou à arrêter un passage fluide par le mouvement linéaire (de haut en bas) d'un disque (l'élément de fermeture) le long de la ligne médiane du siège (surface d'étanchéité). Le nom "Globe Valve" reflète très intuitivement son objectif principal - d'arrêter complètement ou de connecter le flux de fluide, plutôt que principalement pour la régulation du débit (bien que certaines conceptions permettent un certain degré de régulation).

 1. Composants structurels principaux:

  Corps: la coquille extérieure contenant les passages de fluide et le siège. La forme du corps (typiquement sphérique ou «Y») détermine la direction et la résistance de l'écoulement. Les ports d'entrée et de sortie sont généralement en ligne (modèle droit) ou à un angle (modèle d'angle).

  Bonnet: se connecte au corps, formant une chambre fermée abritant la tige et d'autres composants. Généralement boulonné au corps avec un joint de joint.

  Disque (plug): l'élément de clôture critique. Son fond présente une surface d'étanchéité (plat, conique ou sphérique) correspondant précisément au siège. Le disque est déplacé par la tige.

  Siège: Une surface d'étanchéité en forme d'anneau fixée dans le passage du corps. Lorsque le disque diminue, sa surface d'étanchéité établit un contact serré avec la surface du siège pour former un joint.

  Tige: la tige reliant le disque au mécanisme de fonctionnement (roue de main, actionneur). La rotation du volant fait bouger la tige linéairement (généralement via un mécanisme de vis de tige augmentant), soulevant ou abaissant le disque.

  Veel à main (ou actionneur): Pour un fonctionnement manuel, la rotation du volant entraîne la tige. Peut également être connecté à des actionneurs électriques, pneumatiques ou hydrauliques pour le fonctionnement automatisé.

  Boîte de farce: située dans le capot, entourant la tige. Rempli de matériau d'emballage flexible (par exemple, graphite, PTFE) et comprimé par une glande pour éviter les fuites de fluide le long de la tige.

  Écrou de tige / joug: Pour les soupapes de globe à tige montante, le volant est fixé à un écrou de tige monté sur un joug. La rotation du volant fait tourner l'écrou de la tige, entraînant la tige filetée vers le haut ou vers le bas.

2. Principe de travail (noyau):

   Processus d'ouverture: Faites pivoter le volant dans le sens antihoraire. L'écrou de la tige se tourne, provoquant le montage de la tige. La tige éloigne le disque du siège. Au fur et à mesure que le disque augmente, la zone d'écoulement entre le disque et le siège augmente progressivement, permettant au fluide de s'écouler à travers la valve en dessous (ou au-dessus, selon la conception) du siège.

   Processus de clôture: faites pivoter le volant dans le sens horaire. L'écrou de tige tourne, conduisant la tige vers le bas. La tige pousse le disque vers le bas jusqu'à ce que sa surface d'étanchéité appuie étroitement contre la surface d'étanchéité du siège. L'application d'une force suffisante crée un joint mécanique entre les deux surfaces accouplées précisément, empêchant le passage fluide.

   Point clé: L'ouverture et la fermeture d'une soupape de globe sont obtenues par le déplacement linéaire (levage / abaissement) du disque. L'étanchéité repose sur la force de compression perpendiculaire appliquée par le disque sur le siège.

3. Conception de direction du flux

Débit sous le disque (débit standard - débit à fermer): Il s'agit de la conception la plus courante. Le liquide entre sous le disque et sort au-dessus.

   Avantages: En position fermée, la pression des fluides agit sous le disque, ce qui contribue à le forcer plus fort contre le siège, améliorant le sceau. L'ouverture de la vanne nécessite une force de fonctionnement relativement moins (la pression des fluides aide à soulever le disque).

   Désassières: le chemin d'écoulement est tortueux ("S" en forme), entraînant une résistance à l'écoulement élevée. La cavité sous le siège peut piéger les sédiments.

Écoulement sur le disque (flux inversé - débit à ouvrir): Le fluide pénètre au-dessus du disque et sort en dessous.

   Avantages: La tige et la boîte de farce ne sont pas exposées à la pression du système dans la cavité de la valve (la pression est au-dessus du disque), prolongeant potentiellement la durée de vie de l'emballage. Moins sujet à l'accumulation de sédiments sous le siège.

   Inconvénients: Lors de la fermeture, la pression du fluide agit au-dessus du disque, essayant de la soulever du siège, entrave le scellement. L'ouverture nécessite de surmonter la pression des fluides, nécessitant une plus grande force de fonctionnement. Généralement utilisé uniquement pour des applications spécifiques (par exemple, des vannes de vidange, un service spécial).

La direction d'écoulement est généralement indiquée par une flèche sur le corps de la valve. L'installation doit strictement suivre cette direction!

4. Caractéristiques de la main: Caractéristiques:

Avantages:

   Excellent arrêt: grande zone de contact entre le disque et les surfaces d'étanchéité des sièges, avec précision, un solide joint mécanique lorsqu'il est fermé, faible fuite (peut atteindre ANSI classe VI), idéal pour les applications nécessitant une fermeture serrée.

   Entretien facile: le disque et le siège sont relativement faciles à réparer ou à remplacer (les vannes sont souvent réparables). Certains conceptions permettent la maintenance en ligne.

   Croit court: le disque voyage de plein ouverte à complet fermé est relativement court (généralement ~ 1/4 de diamètre d'alésage de siège), conduisant à des temps d'ouverture / de clôture modérés.

   Capacité de limitation modérée: bien que ce ne soit pas aussi bon que les vannes de commande dédiées (par exemple, Ball Port V, prise excentrique), les vannes de globe peuvent être utilisées pour la régulation de l'écoulement en modifiant la position du disque, en particulier près de la position fermée où la précision de contrôle est meilleure. L'érosion pendant la limitation est moins sévère que dans les vannes de porte.

   Application polyvalente: Convient à divers fluides, notamment la vapeur, l'eau, l'huile, le gaz et les milieux corrosifs (avec une sélection de matériaux / joints appropriée).

Inconvénients:

   Haut-chute de pression: le chemin d'écoulement en forme de "S" tortueux provoque une perte de pression significative, conduisant à une consommation d'énergie plus élevée. Pas adapté aux exigences à faible résistance.

   Couple de fonctionnement élevé: l'ouverture et la fermeture (en particulier vers la fin de la clôture) nécessitent de surmonter la pression des fluides et le frottement de surface d'étanchéité, ce qui entraîne un couple élevé (en particulier pour les grandes tailles / pressions élevées), nécessitant souvent des opérateurs d'équipement.

   Fonctionnement relativement lent: Bien que le course du disque soit court, le fonctionnement du volant multi-tours le rend plus lent que les soupapes de virage quart (balle, papillon).

Direction de l'écoulement Critique: la direction d'installation doit suivre strictement la flèche d'écoulement (généralement le débit-under-disc). L'installation incorrecte a un impact gravement sur la scellage et la force de fonctionnement.

Cavité Piège Fluide: Pour les vannes d'écoulement à disque horizontalement installées, la cavité du bas du corps peut piéger le liquide, risquant la congélation dans des environnements froids ou provoquant des problèmes opérationnels avec certains milieux.

5. Applications typiques:

   Les systèmes de tuyauterie nécessitant une isolement fiable et un arrêt serré (par exemple, l'eau d'alimentation de la chaudière, les systèmes de vapeur, les processus chimiques).

   Applications nécessitant une certaine capacité de régulation d'écoulement (par exemple, l'eau de refroidissement, les lignes auxiliaires).

   Systèmes à haute pression (la structure gère bien la pression).

   Situations avec des exigences de fuite externes strictes (le joint d'emballage est fiable et peut être ajusté / remplacé en ligne).

   Très commun dans la tuyauterie de petits alésages (DN50 / NPS 2 et moins).

6.Valve globePrincipe de travail

   Action centrale: mouvement linéaire vertical (levage / abaissement) du disque.

   Principe d'ouverture: tourbillonnage de la main-d'œuvre (ou déplacez-vous) → La tige se déplace → Disc soulève le siège → Le passage du débit s'ouvre → flux de fluide.

   Principe de clôture: tourbillard de la roue de la main (ou déplace les mouvements de l'actionneur) → La tige se déplace vers le bas → Le disque appuie contre le siège → Les surfaces d'étanchéité établissent un contact serré → Le passage d'écoulement est arrêté mécaniquement.

   Principe d'étanchéité: s'appuie sur la force vers le bas appliquée par la tige pour créer une force de compression suffisante entre la surface d'étanchéité du disque et la surface d'étanchéité du siège, formant un joint de contact métal-métal ou métal-doux.

   Impact de la direction du débit: En vertu de l'écoulement standard (débit-under-disc), la pression du fluide aide à la fermeture pendant la fermeture. Sous débit inverse (débit sur le disque), la pression du fluide entrave le scellement et augmente la force d'ouverture.
