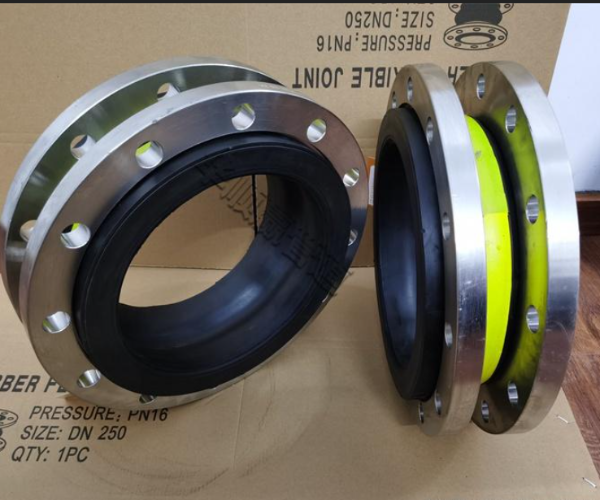

La structure des couplages flexibles

   Le noyau d'uncouplage flexibleest un corps élastique en caoutchouc composé de plusieurs couches de matériau, généralement façonnés comme une sphère (sphère simple ou double) ou sous forme ondulée / souffleuse. La couche la plus intérieure est la couche de caoutchouc intérieure (doublure intérieure). Cette couche est en contact direct avec le milieu qui coule à l'intérieur du tuyau. Par conséquent, le matériau en caoutchouc (tel que l'EPDM, le caoutchouc nitrile / NBR, etc.) doit être sélectionné en fonction des caractéristiques du milieu (comme la corrosivité et la température) pour assurer la résistance à la corrosion, la résistance à l'usure et le scellement.

   À l'extérieur de la couche de caoutchouc intérieure se trouve la couche de renforcement cruciale (couche carcasse / squelette). Cette couche est formée à partir de plusieurs plis de tissu de cordon de nylon ou de polyester à haute résistance, disposés en schéma à plis transverses et intégrés dans le caoutchouc. Sa fonction principale est de résister à la pression interne du pipeline, de limiter l'expansion radiale et de distribuer uniformément la contrainte.

   La couche la plus externe du corps élastique est la couche de caoutchouc externe (couvercle). Exposée à l'environnement, cette couche nécessite un matériau en caoutchouc choisi pour sa résistance aux intempéries, à l'ozone et au vieillissement pour protéger la structure interne.

Aux deux extrémités du couplage se trouvent les structures de connexion finales (telles que les brides, les brides en vrac, les extrémités filetées ou les connexions de serrage). Les anneaux de fil en acier à haute résistance sont intégrés dans le caoutchouc à ces zones de connexion à haute résistance. Ces anneaux garantissent que le couplage est solidement fixé aux brides de tuyau, empêchant le retrait ou le détachement sous des forces de pression ou de déplacement.
