Quelle est la différence entre une bride et une articulation de démantèlement?

   1. Différence de but central

        Bride: son objectif central est de créer un point de connexion permanent ou semi-permanent, scellé et rigide dans un système de tuyauterie. Il est utilisé pour connecter les tuyaux aux tuyaux, aux tuyaux aux vannes, aux tuyaux aux pompes ou autres équipements. Il s'agit de la méthode de connexion fondamentale pour construire un réseau de tuyauterie. Une fois les boulons serrés, une connexion à la bride est censée être fixe et immobile.

Démantèlement: Son objectif principal est de faciliter le démontage rapide et l'entretien de l'équipement spécifique (comme les vannes, les pompes, les débitmètres). Ce n'est pas un connecteur de base, mais fonctionne plutôt comme un "outil de maintenance" ou une "section amovible", généralement installé entre les brides aux deux extrémités de l'équipement qui nécessite une maintenance fréquente (par exemple, des vannes). Son existence même est de faciliter l'élimination des équipements.

   2. Structure et différence de mécanisme de fonctionnement

       Bride: La structure est relativement simple, composée principalement de deux disques (plaques de bride) avec des trous de boulons et un joint d'étanchéité pris en sandwich entre les deux. Pendant la connexion, tous les boulons de bride environnants doivent être resserrés uniformément pour comprimer le joint, réalisant le scellement et la fixation. Pour démonter l'équipement, tous les boulons de connexion sur les brides des deux côtés de l'équipement doivent être complètement desserrés et retirés avant que l'équipement ne puisse être retiré. Ce processus peut prendre du temps et laborieux, surtout si les boulons sont corrodés ou si l'espace est confiné.

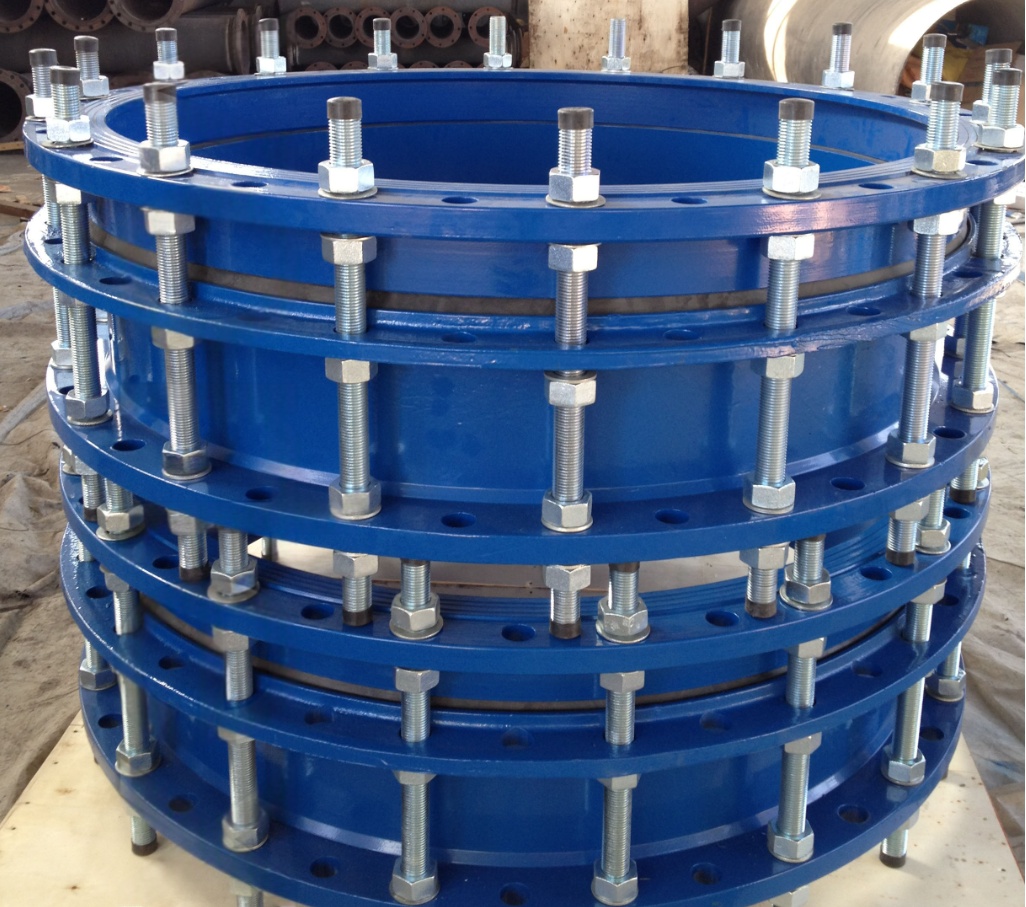

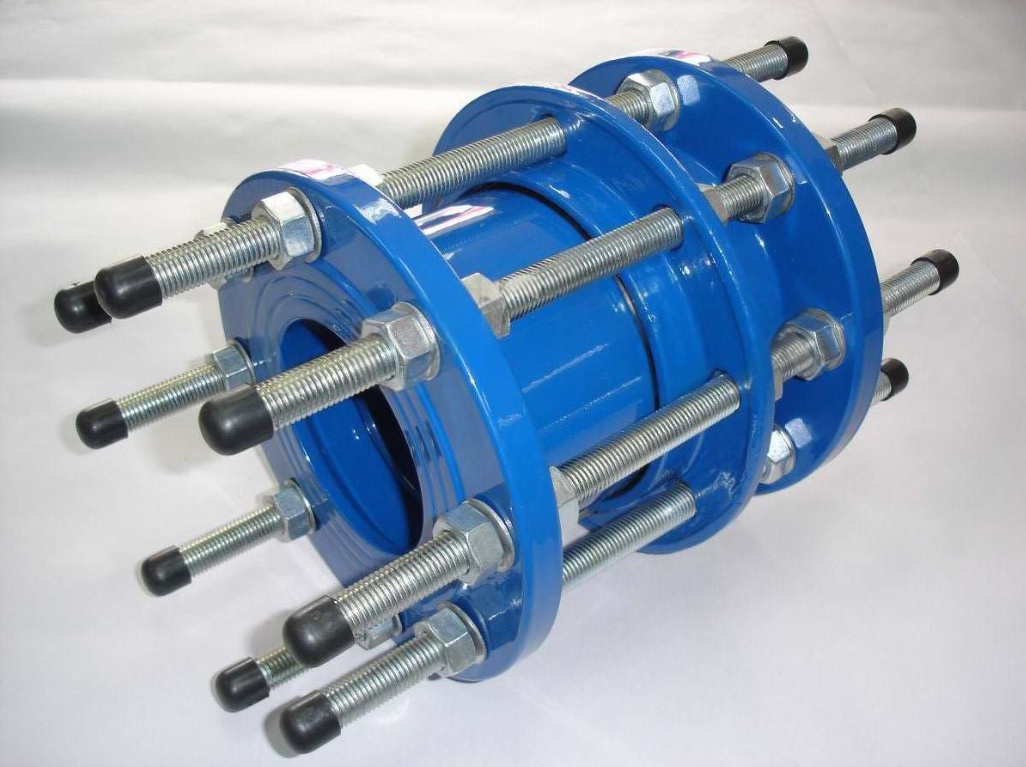

Démontage de l'articulation: la structure est plus complexe. Il comprend deux brides (une extrémité fixe, une extrémité mobile), une manche télescopique (comme une structure de télescope, avec des sceaux) et les boulons limites 2-4 cruciaux.

Pendant le fonctionnement normal: Les écrous sur les boulons limites sont uniformément serrés, tirant la bride mobile vers la bride fixe et comprimant le manchon télescopique, ce qui rend le joint entier rigide comme une section de tuyau courte.

Lorsque l'équipement doit être démêlé: seuls les écrous sur ces quelques boulons limites doivent être desserrés (non retirés). Une fois desserrée, la bride mobile (avec l'équipement à retirer) peut être tirée axialement le long du pipeline à une distance prédéfinie (par exemple, 50 mm, 100 mm). Cet espace est suffisant pour éliminer facilement les boulons reliant l'équipement lui-même à la bride du pipeline, permettant à l'équipement d'être enlevé. La connexion de la bride du système de tuyauterie lui-même (du côté de la bride fixe) reste complètement intacte.

   3. Différence de mise au point fonctionnelle

       Bride: fournit des fonctions de base de connexion, d'étanchéité et de pression. Conçu comme un point fixe, il manque de fonctionnalités de conception spécifiques pour un démontage facile et ne fournit pas de compensation de déplacement axial (sauf s'il s'agit d'une bride spéciale spécialement conçue).

      Démontage de l'articulation:

      Fonction primaire: permet un démontage rapide et sans coupe de l'équipement critique, d'économiser considérablement le temps et les coûts de maintenance et la réduction des perturbations du système de tuyauterie.

      Fonctions supplémentaires: en utilisant sa structure télescopique, il peut également compenser le déplacement axial du pipeline mineur (par exemple, extension thermique / contraction, erreurs d'installation) pendant l'installation et le fonctionnement, simplifier l'alignement pendant l'installation et fournir une absorption de vibration.

   4. Différence de scénarios d'application

       Bride: omniprésent, c'est la configuration standard partout où une connexion est nécessaire. Les systèmes de tuyauterie sont construits à partir d'innombrables points de connexion de bride.

       Démontage de joint: stratégiquement installé des deux côtés de l'équipement critique (en particulier les vannes, les pompes) qui nécessitent une maintenance fréquente ou un remplacement potentiel. Il est "inséré" entre l'équipement et le système de tuyauterie aux deux points de connexion existants. Couramment utilisé dans des scénarios avec un espace de maintenance confiné, une fréquence de maintenance élevée ou où la coupe / le soudage (travail à chaud) n'est pas autorisée.

     Résumé des principales différences:

     La bride est un "connecteur": utilisé pour connecter en permanence les tuyaux et l'équipement; C'est la base de la construction du système.

     Le démantèlement de joint est un «composant de maintenance»: utilisé pour faciliter le démontage de l'équipement spécifique; Il s'agit d'un assistant pour la maintenance du système. Avec sa structure télescopique unique et limiter la conception des boulons, il vous permet de créer un espace pour le retrait de l'équipement en ne desservant que quelques écrous, en évitant les tracas d'éliminer de nombreux boulons de bride ou de tuyaux de coupe.

     Analogie simple:

     Imaginez un tiroir fixé à l'intérieur d'une armoire.

     La bride, c'est comme clouer ou coller le tiroir à l'armoire - pour retirer le tiroir, vous devez briser la connexion ou éliminer minutieusement tous les ongles / colle.

     Le démontage du joint, c'est comme installer des toboggans et des verrous entre le tiroir et l'armoire - pendant le fonctionnement normal, les verrous (boulons limites) verrouillent le tiroir en toute sécurité; Lorsque l'entretien est nécessaire, le déverrouillage (desserrer les noix) vous permet de retirer facilement le tiroir (équipement) le long des diapositives (manche télescopique) pour l'inspection ou le remplacement. Le corps de l'armoire (pipeline principal) lui-même reste complètement non perturbé.
