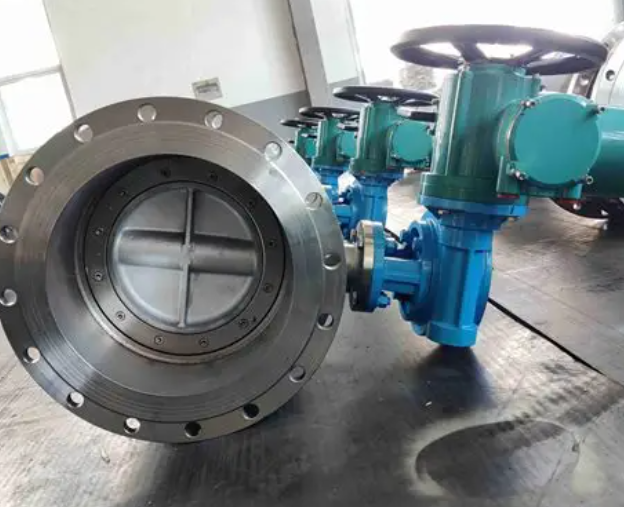

Qu'est-ce que la vanne de papillon à double bride excentrique?

   LesoupapeLe corps dispose généralement de connexions à bride (conformes aux normes ANSI, DIN ou d'autres normes internationales) et peut être construite en fonte, en acier au carbone, en acier inoxydable ou en alliages spécialisés. Le disque adopte une forme de papillon excentrique, souvent en acier inoxydable ou enduit de matériaux résistants à la corrosion comme le PTFE. La tige est forgée à partir de l'acier en alliage à haute résistance et transmet un couple de fonctionnement à travers sa conception à double décalage. L'anneau d'étanchéité est monté sur le siège de soupape, avec des matériaux allant des élastomères (par exemple, EPDM, caoutchouc NBR) au métal (pour les environnements à haute température / pression). Un système de roulement utilise des roulements auto-lubrifiants ou en bronze pour minimiser la friction, tandis que les options d'actionnement comprennent des leviers à main, des boîtes de vitesses, des actionneurs pneumatiques ou électriques.

   Pendant l'ouverture, le disque se désengage instantanément du joint du siège (en raison de la première frottement de réduction du décalage) et tourne à 90 ° pour atteindre la position complète. Lors de la fermeture, la deuxième conception de décalage permet au disque de comprimer progressivement l'anneau d'étanchéité, formant un contact d'étanchéité linéaire uniforme. En ajustant l'angle de rotation du disque (0 ° –90 °), un contrôle précis sur l'écoulement et la pression des supports dans le pipeline est obtenu.

   This valve is widely used in water supply and treatment systems (e.g., water plants, sewage pumping stations), petrochemical industries for oil/chemical transfer pipelines, power generation facilities in cooling water circuits and flue gas desulfurization (FGD) units, HVAC systems for large-building heating/cooling water circulation, shipbuilding for seawater pipelines and ballast water control, and sanitary processes in Industries alimentaires / pharmaceutiques, s'adaptant aux environnements médiatiques corrosifs, à haute température et propres.

   Avantages clés Couple de fonctionnement du stage: la conception à double décalage réduit le frottement de plus de 90%, ce qui permet un fonctionnement sans effort et des exigences de l'actionneur plus petites. Vie de joints étendus: Frottement glissant minimal entre le disque et le sceau élimine pratiquement l'usure, prolongeant la durée de vie 3 à 5 fois versés versés à la pression du beurre conventionnel. Les joints métalliques résistent à -196 ° C à + 650 ° C; Les joints élastomères conviennent à -40 ° C à 200 ° C. Entretien Easy: les anneaux de siège peuvent être remplacés en ligne sans démontage du corps de la vanne, minimisant la conception des temps d'arrêt: économise plus de 50% d'espace / poids par rapport aux vannes de porte ou de globe, en réduisant les coûts d'installation.

   Par rapport aux vannes de papillon à décalage unique (seule tige décalée du centre de phoque, adaptée aux conditions ambiantes à basse pression), la conception à double décalage améliore considérablement l'étanchéité et la durabilité grâce à son deuxième décalage, ce qui en fait la solution grand public pour les applications de pression moyenne à élevée. Les soupapes de papillon à triple décalage ajoutent un décalage d'angle de cône de siège pour atteindre un scellage dur métal-métal et des fuites zéro, mieux adaptés à une température / pression ultra-élevée et à des milieux sévères (par exemple, des unités de raffinage), bien qu'à un coût nettement plus élevé.
