BS 5163 Vanne de porte NRS résiliente à bride avec prise de contournement
Model:(Z45XL) PN10/16

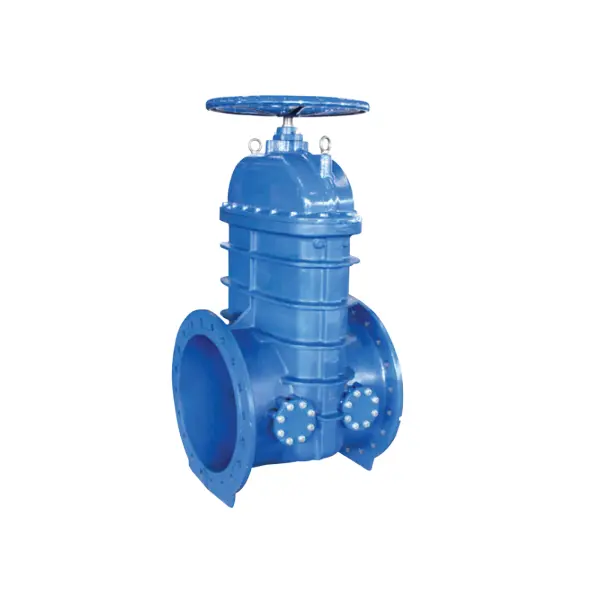

BS 5163 Vanne de porte NRS résiliente à bride avec prise de contournement (Z45XL) PN10 / 16
• La connexion se termine: bride à BS en 1092-2: 1997
• Pression de travail: PN10 / 16
• Plage de température: 0 ℃ - 100 ℃
• Revêtement: revêtement époxy lié à la fusion conformément à ANSI / AWWA C550
• La connexion se termine: bride à BS en 1092-2: 1997
• Pression de travail: PN10 / 16
• Plage de température: 0 ℃ - 100 ℃
• Revêtement: revêtement époxy lié à la fusion conformément à ANSI / AWWA C550

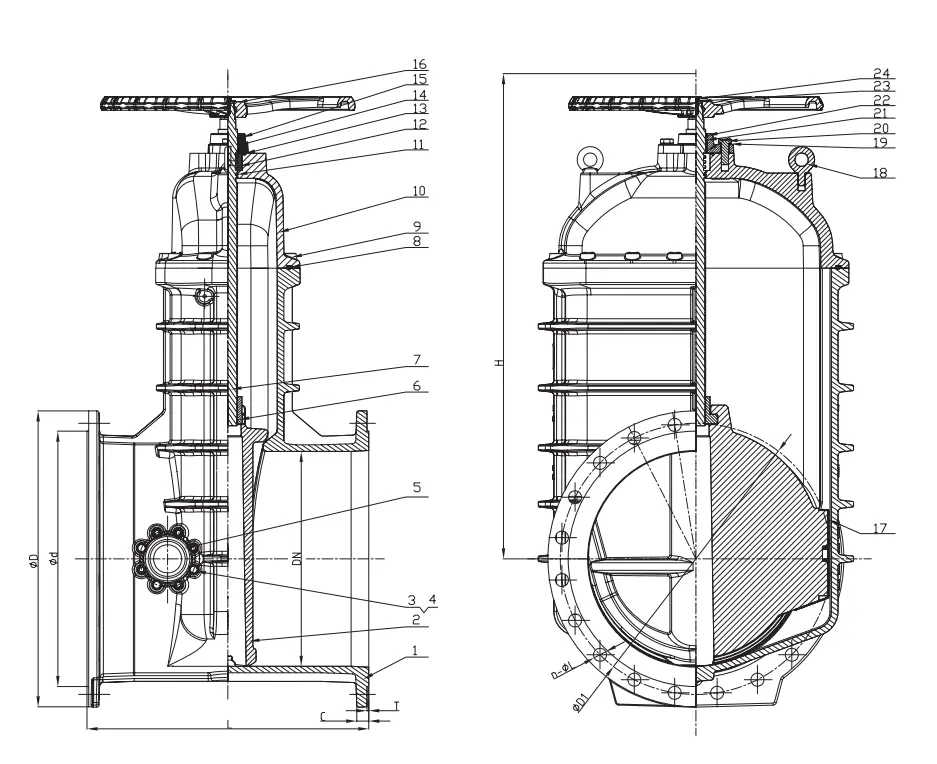

| Spécification matérielle | |||
| N ° de pièce | Partie | Spécification standard | Options |
| 1 | Carrosserie | En-GJS-450-10 |
|
| 2 | Disque de coin résilient | EN-GJS-450-10 + EPDM |
|
| 3 | Boulon | Carbone en acier zinc plaqué | SS304, SS316 |
| 4 | Laveuse à plat | Carbone en acier zinc plaqué | SS304, SS316 |
| 5 | Couvercle de soupape de pass | En-GJS-450-10 |
|
| 6 | Noix de coin | Laiton hpb59-1 |
|
| 7 | Tige | Acier inoxydable | SS304 / 316/420/431 |
| 8 | Le capot | EPDM | Nbr |
| 9 | Boulon | Carbone en acier zinc plaqué | SS304, SS316 |
| 10 | Bonnet | En-GJS-450-10 |
|
| 11 | Joint torique | Nbr | EPDM |
| 12 | Laveuse de poussée | Carbone en acier zinc plaqué | SS304, SS316 |
| 13 | Joint torique | Nbr | EPDM |
| 14 | Guide de l'axe | Laiton hpb59-1 |
|
| 15 | Glande | En-GJS-450-10 |
|
| 16 | Roue à main | En-GJS-450-10 | Acier pressé |
| 17 | Manche | EPDM |
|
| 18 | Boulon des yeux | Carbone en acier zinc plaqué |
|
| 19 | Laveuse à plat | Carbone en acier zinc plaqué | SS304, SS316 |
| 20 | Boulon | Carbone en acier zinc plaqué | SS304, SS316 |
| 21 | 0 anneau | Nbr | EPDM |
| 22 | Essuyer | EPDM | Nbr |
| 23 | Laveuse à plat | Carbone en acier zinc plaqué | SS304, SS316 |
| 24 | Boulon | Carbone en acier zinc plaqué | SS304, SS316 |
| Remarque: 1. Pour une demande de matériel spécial autre que les spécifications standard, veuillez indiquer clairement la liste de demande ou de commande. Contournement et assemblage de la valve à ne pas être cité et fournis sauf s'il existe une déclaration spécifique dans l'ordre ou l'enquête. 2.Si de l'ajustement de contournement et de la vanne sont nécessaires, veuillez les indiquer clairement dans votre bon de commande et les coûts seront ajoutés par conséquent." |
|||
| DN | Pn | Dimensions (mm) | ||||||||
| Pouce | MM | L | H | D | D1 | d | C | T | n-φl | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
